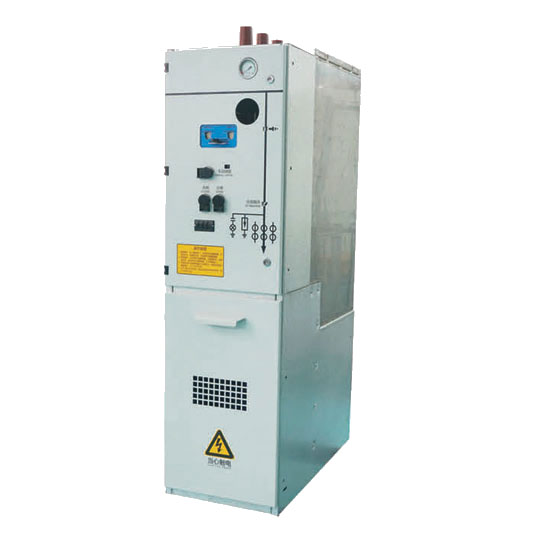

一種運行安全可靠的環保氣體柜,包括密封殼體和安裝在密封殼體內的通過連接母排相連的多個控制單元,每個控制單元的一組斷路器和隔離開關控制一路進線或出線,密封殼體的前壁外部設置有機構操作室和接線室,后壁設置有檢修口和檢修口密封蓋板,各控制單元的操作端位于機構操作室內,各控制單元的母線均采用電容均壓屏蔽母線,電容均壓屏蔽母線的引出端依次經D型母線接頭和設置在接線室側壁上的絕緣子與外部電路連接。

    電容均壓屏蔽母線包括銅導體和銅導體外部的包覆層,包覆層包括多個絕緣層,相鄰兩絕緣層之間設置有屏蔽層這樣則更好的將電壓屏蔽在固定的空間中,對外沒有電位或者只有一定的局放電量環網柜中的母線是通過安裝在柜體上的絕緣子內部的導電芯與外部電纜相連的,絕緣子的導電芯通過母線接頭與柜內母線連接。

    現有的母線接頭都是頭部帶有圓柱狀電線接頭的六角頭螺栓,將螺柱部分旋入絕緣子導電芯的螺紋孔內,圓柱狀電線接頭與柜內母線的端頭搭接后用連接螺栓緊固,最后套上絕緣子護套即完成母線的連接。這種連接方法的缺點是圓柱狀電線接頭與柜內母線搭接的部分較粗,既不美觀也不利于絕緣子護套的安裝,更重要的是搭接部位表面不圓滑骨,容易引起尖端放電,極大地增加了環保氣體柜的可靠性。

    增爬器采用傘形結構,結合疊加的方式,增加爬電的距離載流導體的電容均壓屏蔽母線的多個屏蔽層中,位于最外部的一層與地線電連接,電容均壓屏蔽母線的每個絕緣層由7~10層聚氯乙烯絕緣膠帶構成每個單元之間均有隔板隔離,隔板采用SMC絕緣板,其厚度為10毫米本發明將配電元器件安裝在密封殼體內,大大提高了環網柜的防護等級;內部母線采用電容均壓屏蔽母線并通過D型母線接頭和絕緣子與外部電路連接,有效減少了局部放電量,保證了氣體柜的可靠性;并且用空氣取代了SF6，不存在漏氣問題，所以降低了設備的維護成本，減少了環境污染。

    現在的環保氣體柜，從根本上克服了絕緣的限制，利用電容屏均壓技術，有效的控制了不同電位之間間隙放電和絕緣問題。隨著生態環境的惡化，及環保意識的增強，環保氣體柜將會在以后的時期占主導地位，包括將來的城網改造和設備更新，都將采用環保氣體柜，所以未來的市場空間是非常大的。
