環保氣體柜的絕緣介質經歷了空氣和SF6氣體混合絕緣、SF6氣體全絕緣,最后到環保氣體絕緣的過程。主要是以空氣為主絕緣,主開壓氣式或真空負荷開關,負荷開關有側裝和正裝,操作機構正面安裝?？諝饨^緣環網柜體積較大,主開關如選用真空負荷開關。該產品主開關一般選用S負荷開關,設計時將其置于全密封的環氧樹脂或鋼殼體中,內充低壓力的環保氣體作為絕緣介質和滅弧介質其他的一次高壓帶電部件如一次母排、一次連接電纜、電壓或電流互感器和避雷器等安裝在空氣中。

環保氣體柜具有的優異性能：

    1、環保氣體柜具有優異的電氣性能,開關柜體積要比同類型的空氣絕緣環網柜小很多,可實現三工位。開關柜功能齊全、組合方便且易于實現配網自動化汽氣體全絕緣環網柜。該產品將高壓帶電導體全部密封在充低壓力環保氣體的不銹鋼殼體中,環保氣體作為絕緣與滅弧銹鋼外殼強度好、防腐能力強、散熱性能好并且可靠接地,能保證身安全。為方便維護與更換,操作機構與高壓限流斷器安裝在空氣中。

    2、另外還采用預預頁制式硅橡膠絕緣的電纜終端實現電纜的插接,減小了體積,提高了安裝的方便性和維護的安全性環網柜。之后國內企業率先推出了該環網柜，取消了壓力容器的應用開關本體的內絕緣與滅弧采用真空介質,外絕緣采用絕緣筒固化開關部件,由封閉母線連接各個回路。絕緣筒采用固封極柱技術,將真空滅弧室、主導電回路和絕緣支撐等有機結合為一體,實現全絕緣、全密封和免維護結構絕緣筒采用環氧樹脂材料制成,母線采用硅橡膠材料進行封裝。這種結構由于隔絕了空氣、水氣、灰塵及冷熱源,有效地減緩了電源體的腐蝕。

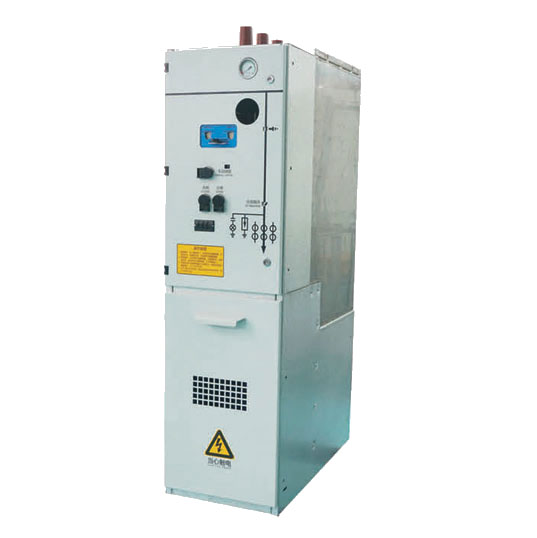

HXGN(H)□-12環保氣體柜

    環保氣體柜的優勢就是環保，因為其取消了六氟化硫氣體及相應氣箱部件,采用環保氣體和絕緣套筒固化開關部件,由封閉母線連接各回路,整體實現全封閉全絕緣。
